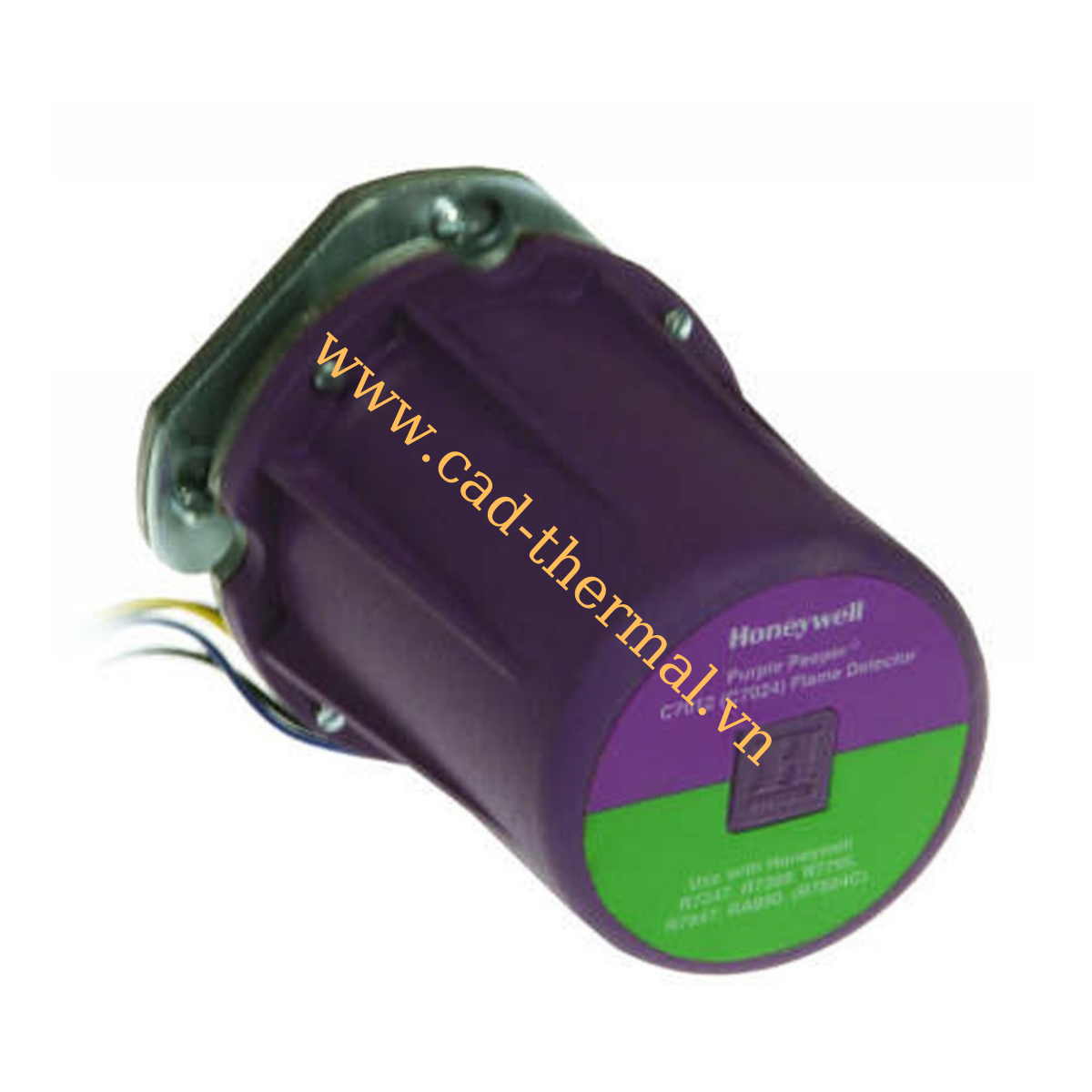

C7012A1012 Cảm biến dò ngọn lửa tia cực tím Honeywell

Đầu dò ngọn lửa C7012A, C, E, F, G là cảm biến dò lửa từ bức xạ tia cực tím phát ra trong quá trình đốt cháy các nhiên liệu có chứa carbon như khí tự nhiên, khí LP và dầu.

Thông tin chi tiết
Tải về

Tính năng:

Ống cảm biến bức xạ tia cực tím và cửa sổ xem bằng thạch anh có thể thay thế được tại hiện trường.
Ống nối có ren và dây dẫn được mã hóa màu cho phép lắp đặt điện nhanh chóng.
Hai đầu báo cháy có thể được nối song song để giảm bớt phiền toái khi tắt máy trong các ứng dụng khó nhìn thấy ngọn lửa.
Một giá đỡ xoay có sẵn để tạo điều kiện thuận lợi cho việc nhìn thấy ngọn lửa.
Được thiết kế để sử dụng với Điều khiển bảo vệ ngọn lửa Honeywell bằng Honeywell Rectification (R7247A, Bộ khuếch đại tín hiệu ngọn lửa R7289A, R7847A1082) và Ampli-Check ™ (R7247B, R7847B1072).
Vỏ bọc đáp ứng các tiêu chuẩn bao vây NEMA 4 (bảo vệ trong nhà, ngoài trời: kín mưa, kín bụi, kín nước hướng ống).
Khối nhiệt bảo vệ được tích hợp trong mặt bích lắp.
Có sẵn 50 psi (345 kPa) áp suất cao, thấu kính lấy nét, ngàm xoay và phụ kiện gắn chống rung.

Thông số kỹ thuật:

C7012A Solid State Purple Peeper® Ultraviolet Flame Detector: Để sử dụng trong các hệ thống bảo vệ ngọn lửa loại chỉnh lưu.
Điện áp: 12A: Các kiểu máy riêng biệt cho 100, 120, 208 hoặc 240 Vac, tất cả đều 50/60 Hz
Công suất tiêu thụ: tối đa 2,5 watt
Nhiệt độ hoạt động: 25 ° F đến 175 ° F (-4 ° C đến 79 ° C)
Xếp hạng nhiệt độ lưu trữ: -60 ° F đến 175 ° F (-51 ° C đến 79 ° C).
Đánh giá áp suất của cửa xem :
- 20 psi (138 kPa). Ống kính lấy nét:
- Xếp hạng 20 psi (138 kPa) hoặc cửa xem áp suất cao
- Có sẵn định mức 50 psi (345 kPa); xem phần Phụ kiện
Gắn mặt bích với ren trong NPT 3/4 hoặc 1 inch (tùy thuộc vào kiểu máy) để gắn vào ống ngắm.
Kết nối dây:
- Dây chì được mã hóa màu NEC Lớp 1:
  - Chiều dài: 8 feet (2,4 mét).
  - Số lượng dây dẫn: 4.
Mở dây dẫn có ren trong Faceplate: 1 / 2-14 ren bên trong NPSM để gắn ống dẫn.
Trọng lượng: Khoảng 4,25 pound (1,9 kg).
(Chỉ dành cho các kiểu máy 120 Volt): Số tập tin. MP268.
