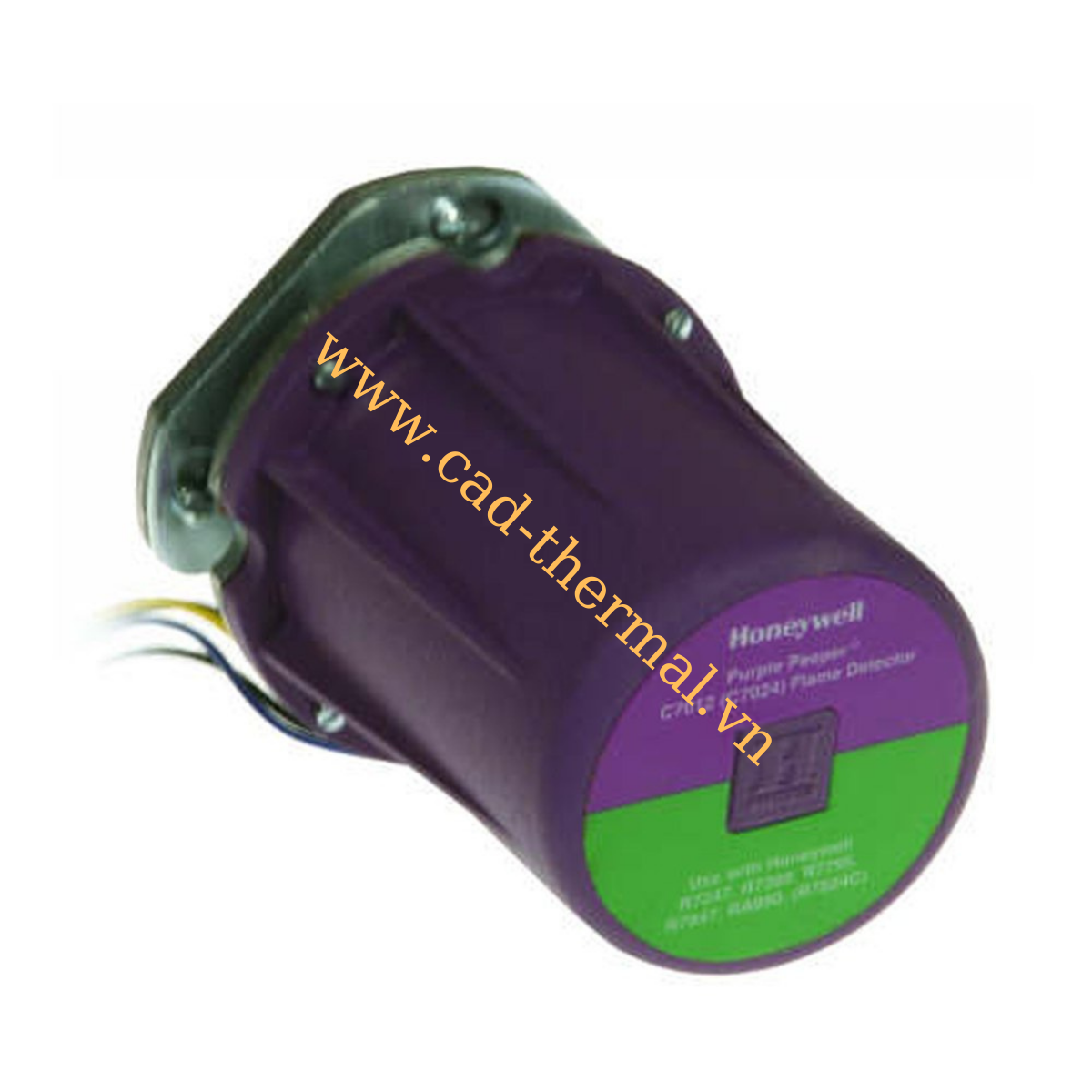

C7012E1104 Cảm biến dò ngọn lửa tia cực tím Honeywell

Đầu dò ngọn lửa C7012A, C, E, F, G là cảm biến dò lửa từ bức xạ tia cực tím phát ra trong quá trình đốt cháy các nhiên liệu có chứa carbon như khí tự nhiên, khí LP và dầu.

Thông tin chi tiết
Tải về

Tính năng:

Máy dò có thể được gắn theo chiều ngang, chiều dọc hoặc ở bất kỳ góc độ nào. Các mẫu C7012E, F tự kiểm tra yêu cầu căn chỉnh mặt dán và có các điểm tham chiếu định vị tích hợp để đảm bảo hoạt động cơ chế cửa trập phù hợp.
Ống cảm biến bức xạ tia cực tím và cửa sổ xem bằng thạch anh có thể thay thế được tại hiện trường.
Ống nối có ren và dây dẫn được mã hóa màu cho phép lắp đặt điện nhanh chóng.
Hai đầu báo cháy có thể được nối song song để giảm bớt phiền toái khi tắt máy trong các ứng dụng khó nhìn thấy ngọn lửa.
Một giá đỡ xoay có sẵn để tạo điều kiện thuận lợi cho việc nhìn thấy ngọn lửa.
Kết hợp tính năng kiểm tra ống cảm biến UV; được sử dụng với tính năng Tự kiểm tra động của Honeywell (R7247C, R7847C) Bộ khuếch đại tín hiệu ngọn lửa.
Vỏ bọc đáp ứng các tiêu chuẩn bao vây NEMA 4 (bảo vệ trong nhà, ngoài trời: kín mưa, kín bụi, kín nước hướng ống).
Khối nhiệt bảo vệ được tích hợp trong mặt bích lắp.
Có sẵn 50 psi (345 kPa) áp suất cao, thấu kính lấy nét, ngàm xoay và phụ kiện gắn chống rung.

Thông số kỹ thuật:

C7012E Máy dò tia cực tím Peeper® màu tím: Để sử dụng với Bộ khuếch đại tự kiểm tra động R7247C và R7847C.
Điện áp: Các kiểu máy riêng biệt cho 100, 120, 208 hoặc 240 Vac, tất cả đều 50/60 Hz; cũng có các kiểu cho 110 hoặc 220 volt, chỉ 50 Hz ..
Mức tiêu thụ nguồn: Tối đa 7,0 watt
Nhiệt độ hoạt động: -20 ° F đến 175 ° F (-29 ° C đến 79 ° C)
Xếp hạng nhiệt độ lưu trữ: -60 ° F đến 175 ° F (-51 ° C đến 79 ° C).
Đánh giá áp suất của cửa xem :
- 20 psi (138 kPa). Ống kính lấy nét:
- Xếp hạng 20 psi (138 kPa) hoặc cửa xem áp suất cao
- Có sẵn định mức 50 psi (345 kPa); xem phần Phụ kiện
Gắn mặt bích với ren trong NPT 3/4 hoặc 1 inch (tùy thuộc vào kiểu máy) để gắn vào ống ngắm.
Kết nối dây:
- Dây chì được mã hóa màu NEC Lớp 1:
  - Chiều dài: 8 feet (2,4 mét).
  - Số lượng dây dẫn: 6.
Mở dây dẫn có ren trong Faceplate: 1 / 2-14 ren bên trong NPSM để gắn ống dẫn.
Trọng lượng: Khoảng 4,25 pound (1,9 kg).
SIL 3 Có thể sử dụng: C7012E hoặc F khi được sử dụng với bộ khuếch đại tự kiểm tra R7847C trong Mô-đun chuyển tiếp EC7810A, 20A, 30A, 40L, 50A; RM7800 [E, G, L, M], 30A, 38 [A, B, C], 40 [E, G, L, M] 50A, 90 [A, B, C, D], 97 [A, C ], 98A là SIL 3 Có thể sử dụng trong Hệ thống Dụng cụ An toàn được thiết kế phù hợp. Xem mẫu số 650312 để biết Thỏa thuận chứng chỉ.
(Chỉ dành cho các kiểu máy 120 Volt): Số tập tin. MP268.
